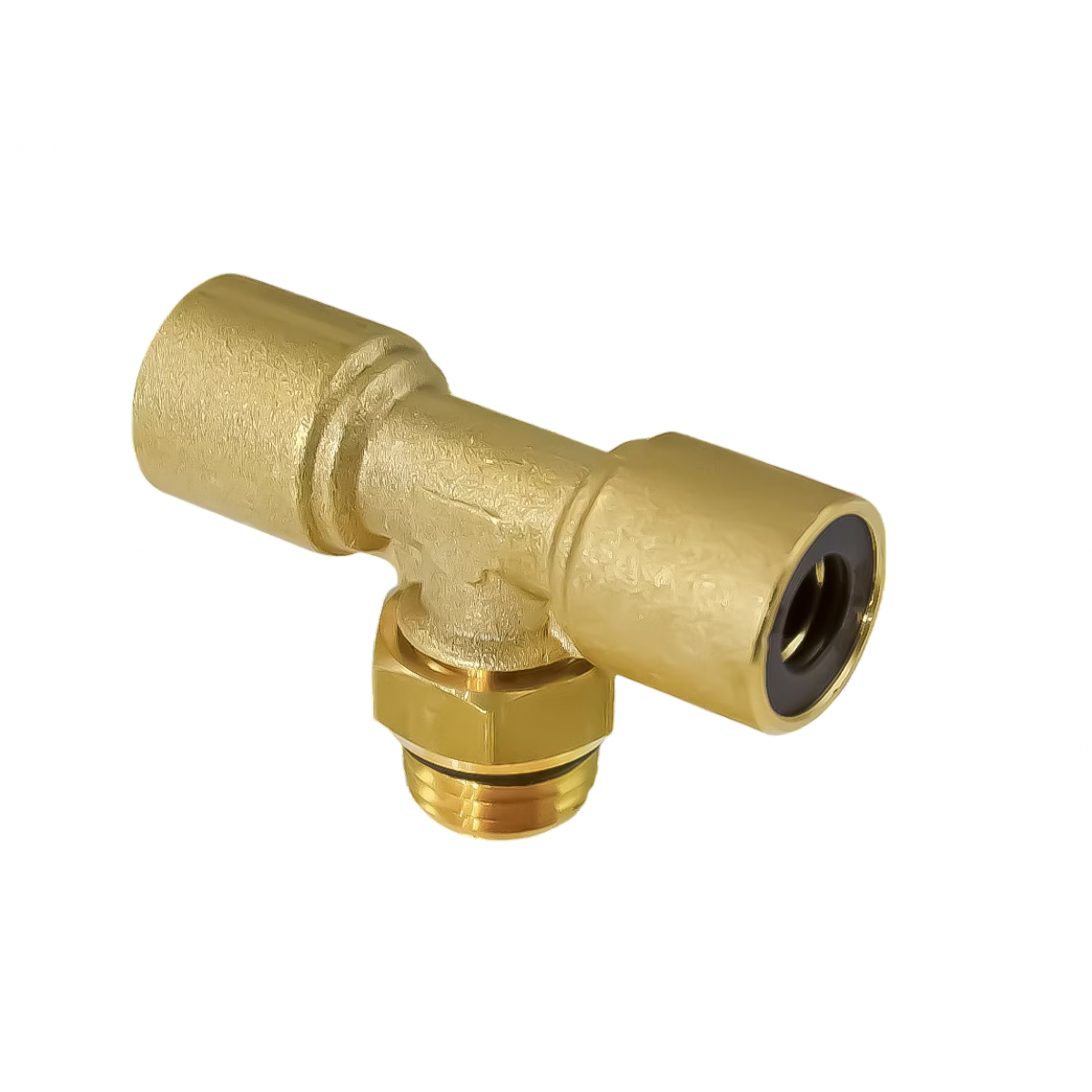

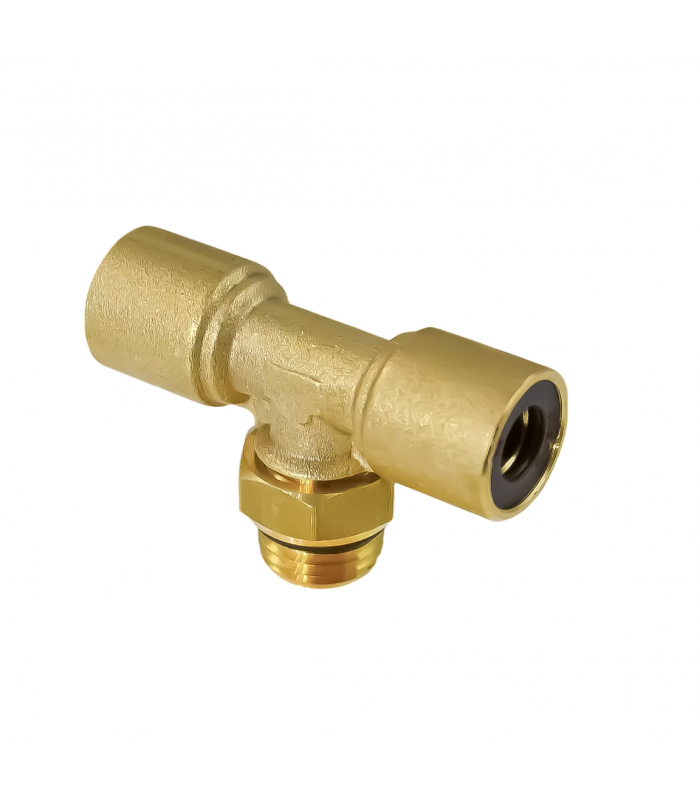

Тройник въртящ на бърза връзка за шлаух към метрична резба
БЪРЗА ПОРЪЧКА
Всички обявени цени са за 1 л.м или 1 бр. и са в лева/евро по курс 1.95583
Цените, посочени в сайта, са валидни за онлайн поръчки.
- Наличност :
- В наличност
- Код:
- ABSTF
- Производител :
- CMATIC
-
Безплатна доставка над 300лв.
Подходящ за следните пневмошлаухи: PA12, съгласно DIN74324 и DIN73378
Форма: тройник въртящ
Сфера на приложение: предназначени са за управление на въздушни потоци в индустриални пневматични системи. Те са проектирани за приложения, при които се изисква бърза реакция, прецизен контрол и дълъг експлоатационен живот.
Материал: месинг
Уплътнение: NBR
Задържащ пръстен: NBR
Предпазен пръстен: месинг
Захващащ механизъм: φ 6-8-10-12 - PA 6.6 ; φ 15-16-18 - Месинг
Работна температура: -50 ÷ 100 C°
Работно налягане (max): 0 - 16 bar
Използва се за въздушни спирачки на камиони, влекачи и други индустриални превозни средства.
Уплътнителният пръстен от NBR каучук е устойчив на масла, смазки, гориво и др., издържлив на температура до +100 градуса.
Снимките в сайта са илюстративни. За повече детайли, моля свържете се с нашите консултанти.
Инструкции за монтаж на връзки за пневматичен шлаух
1. Отрежете пневматичният шлаух с клещи за рязане на шлаухи.
Уверете се, че не са останали частици и неравности по повърхността и че шлауха не е в елепсовидна форма.
2. Поставете пневматичния шлаух докато стигне дъното на фитинга.
Освобождаване на пневматичния шлаух
Разкачете шлауха с помощта на инструмента за освобождаване на шлаухи REL.Изберете правилния размер според диаметъра на шлауха.Поставете инструмента под прахозащитния пръстен, приложете равномерен натиск върху покривния пръстен и изтеглете шлауха навън.
Не освобождавайте шлауха под налягане.
СГЛОБЯВАНЕ НА ФИТИНГИ С КОНТРАГАЙКА
1. Развийте контрагайката напълно. Тази операция трябва да се извърши ръчно и не са необходими инструменти.
2. Ръчно завийте фитинга във вътрешната резба, докато опре и докато уплътнението влезе в контакт с периферията.
3. Ориентирайте фитинга в желаната позиция, като се уверите, че не превишавате 180° завъртане по часовниковата стрелка или обратно на часовниковата стрелка.
4. След като се достигне правилната позиция, задръжте фитинга с един ключ и затегнете контрагайката с друг, като прилагате необходимата сила за затягане.
5. На този етап операцията по сглобяване е завършена.
