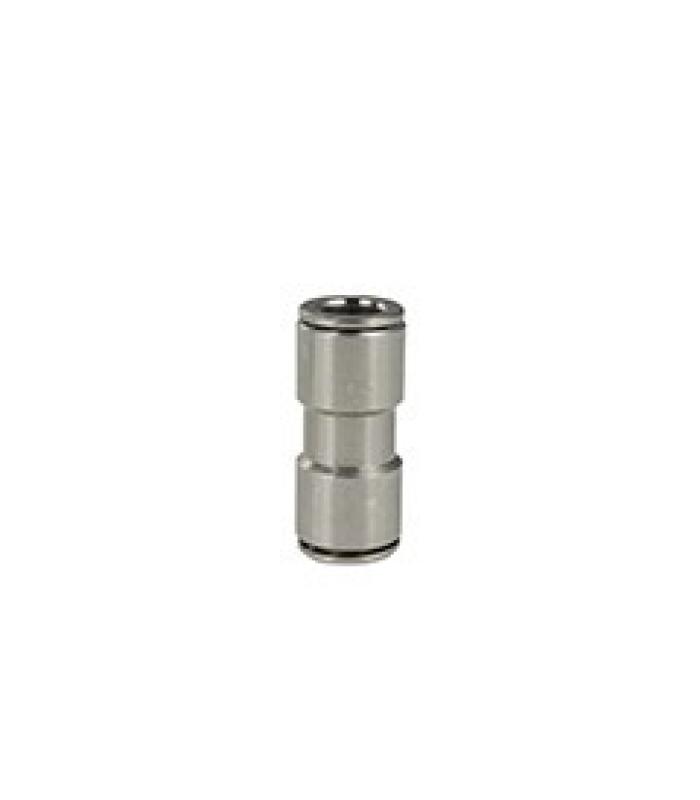

Връзка права метална за шлаух

Метална бърза връзка за свързване на шлаух за въздух.

Предлага се и във вариант за свързване на шлаухи в различен диаметър.
Металната връзка с цанги е подходяща за следните пневмошлаухи: PA11, PA12, PA6, Полиетилен PE, Полиуретан PU (98 Shore A)

Сфера на приложение: пневматични системи и приложения
Подходяща за въздух, вода, гориво, други течности и газове (моля, консултирайте се за химическата устойчивост)
Материал: месинг с никелирано покритие
Уплътнение: NBR
Задържащ пръстен: POM
Предпазен пръстен: POM
Захващащ механизъм: INOX AISI 301
Работна температура: -20 ÷ 80 C°
Работно налягане (max): 20 bar
Vacuum: -99 kPa

Pus-in връзките за шлаух се използват за снаждане на шлаухи, посредством закрепване с цанги. Връзките за шлаух са подходящи за бързи връзки в различни индустриални приложения. Връзките за шлаух са здрави, компактни и гарантират висока производителност във времето и дълъг експлоатационен живот.
Уплътнителният пръстен e от NBR каучук (устойчив на масла, смазки, гориво и др. издържлив на температура до +120 градуса)

Изтегли каталожна страница

Снимките в сайта са илюстративни. За повече детайли, моля свържете се с нашите консултанти.

Инструкции за монтаж на връзки за пневматичен шлаух

1. Отрежете пневматичният шлаух с клещи за рязане на шлаухи.
Уверете се, че не са останали частици и неравности по повърхността и че шлауха не е в елепсовидна форма.

2. Поставете пневматичния шлаух докато стигне дъното на фитинга.

Освобождаване на пневматичния шлаух

Натиснете и задръжте освобождаващият ринг и извадете шлауха

Когато асемблирате пневматичният шлаух с връзките, уверете се, че към шлауха не се прилагат някакви сили на опън, и е спазен минималният радиус на огъване на свързаният шлаух.

С цел да се избегнат евентуални случаи на измъкване на шлауха, трябва да се елиминират всички компоненти, които могат да влязат в контакт с освобождаващият пръстен и такива, които могат да му причинят нежелан натиск.
