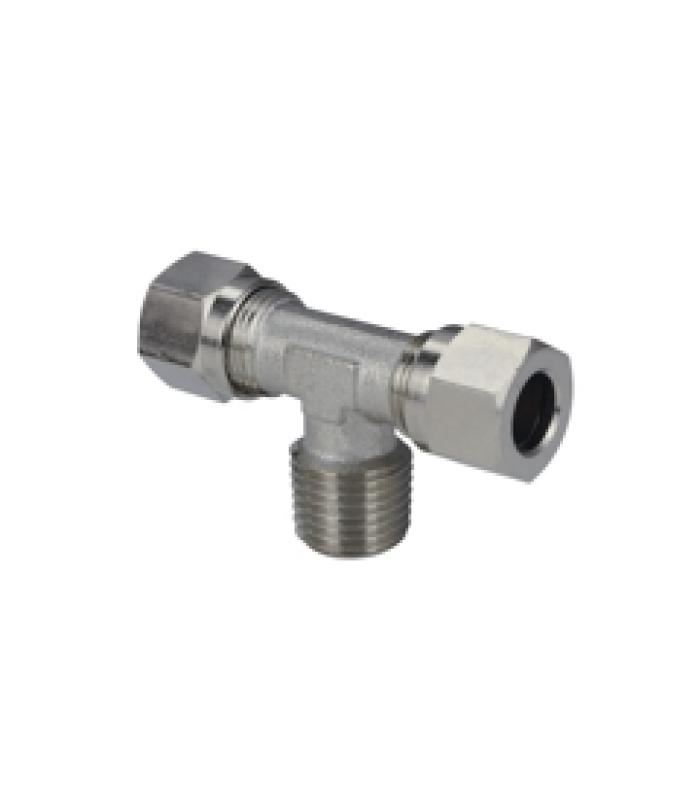

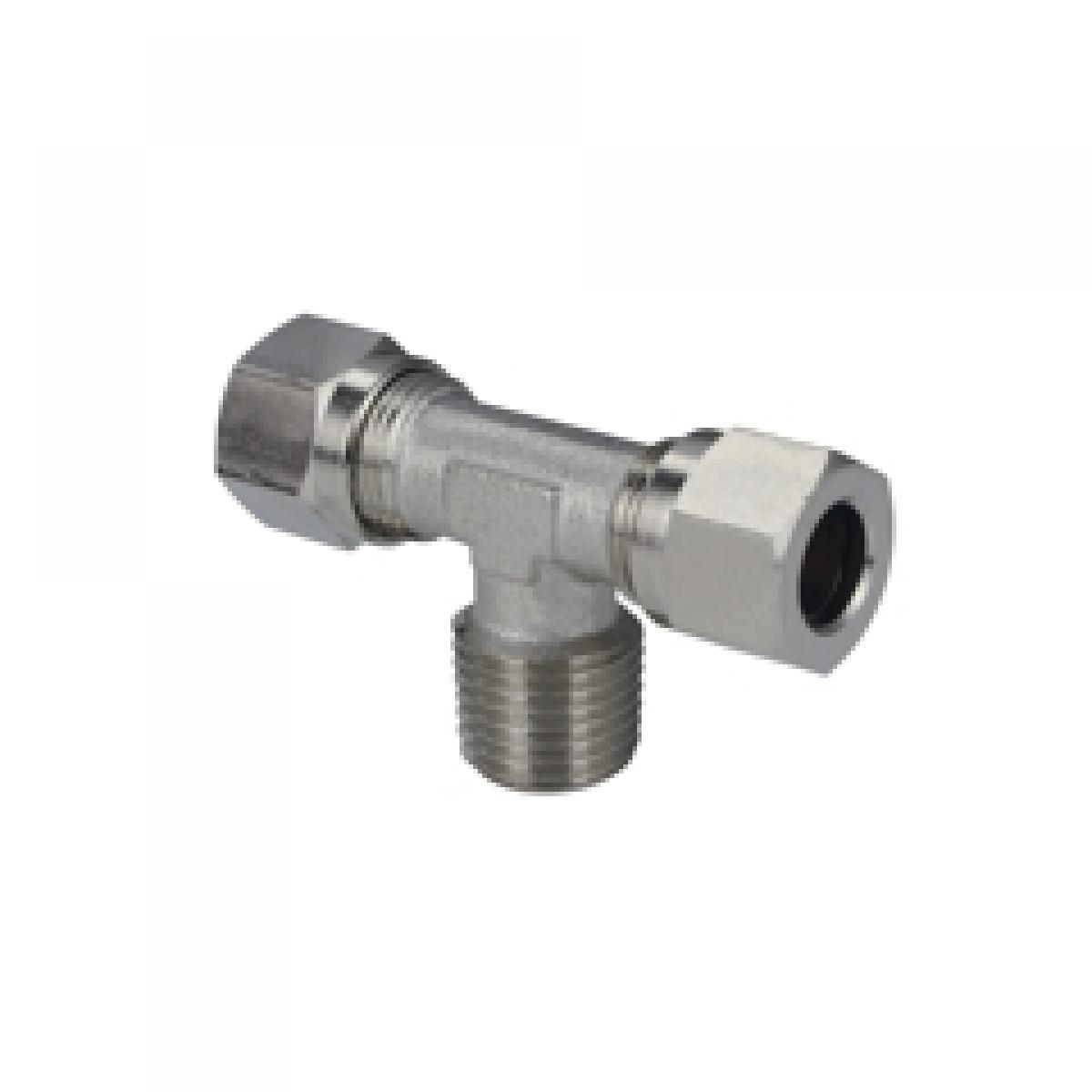

Тройник краен с врязващ пръстен NPT месинг

Месинговият тройник краен със средна NPT резба и врязващи пръстени е подходящ за: медни и алуминиеви тръби, шлаухи PA11 и PA 6, последством поддържащ пръстен.

Сфера на приложение: пневматични, хидравлични и системи и приложения

Подходящ за въздух, вода, гориво, други течности и газове (моля, консултирайте се за химическата устойчивост)

Материал: месинг с никелирано покритие

Гайка: месинг с никелирано покритие

Врязващ пръстен: месинг

Работна температура: -40 ÷ 150 C°

Работно налягане (max): 60 bar

Месинговите връзки с врязващ пръстен се използват в пневматични и хидравлични системи и магистрали. Притягането се осигурява чрез врязващ пръстен (леща) и контра гайка. Връзките за тръби с врязващ пръстен са с никелирано покритие, което предпазва от корозия.

Изтегли каталожна страница

Снимките в сайта са илюстративни. За повече детайли, моля свържете се с нашите консултанти.

Инструкции за монтаж на връзки с врязващ пръстен

1. Отрежете тръбичката и се уверете, че не са останали частици и неравности по повърхността на тръбата.

2. Поставете на тъбичката гайка и врязващ пръстен. Позиционирайте ръба на врязващият пръстен, така че да съвпада с края на тръбичката.

3. Затегнете на ръка гайката, докато уплътни добре.

4. Уверете се, че тръбичката е добре позиционирана и затегнете контра гайката с ключ 1.1/2 – 2 оборота в съответствие с предвиденият монтаж.

5. За по-сигурно развийте гайката, за да се уверите, че врязващият пръстен е стабилно впит в тръбичката.

6. Завийте отново гайката, като добавите още ¼ оборот, за да си гарантирате стабилен захват на системата.

Забележка: В случай, че свързвате огънати тръби, моля уверете се, че кривината е на разстояние поне два пъти височината на гайката

Когато тръбичката е асемблирана с връзките с врязващ пръстен, уверете се, че към тръбичката не се прилагат някакви сили на опън, и е спазен минималният радиус на огъване на свързаната тръбичка.
