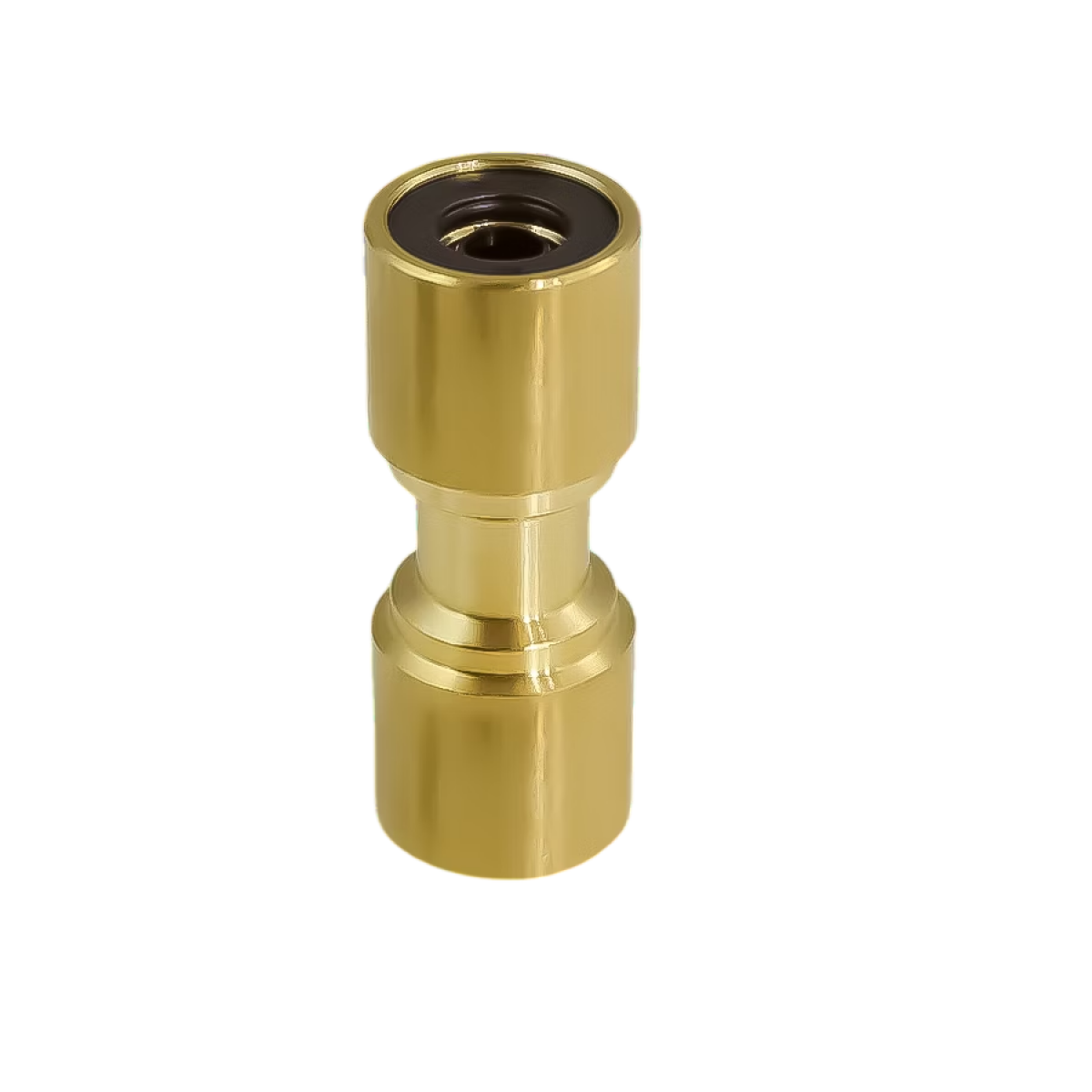

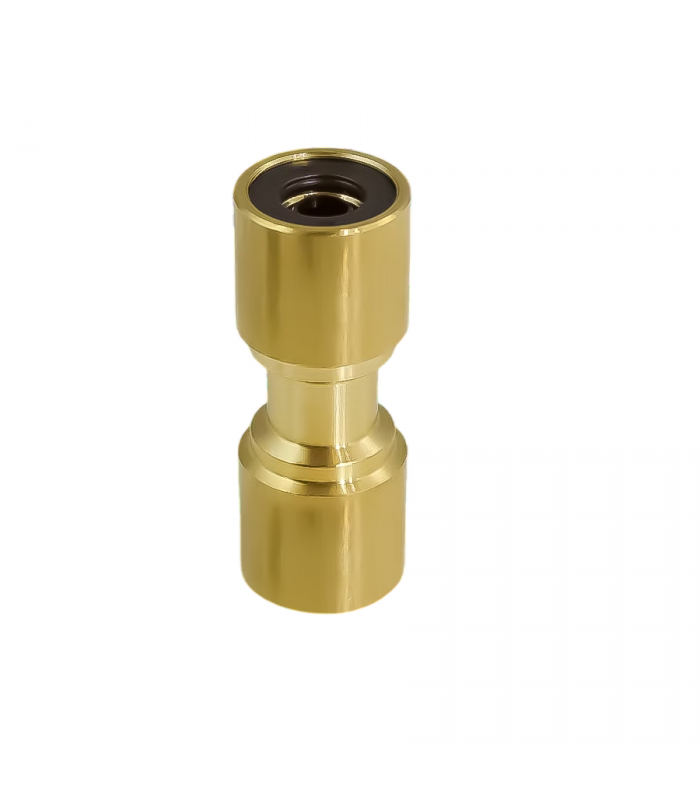

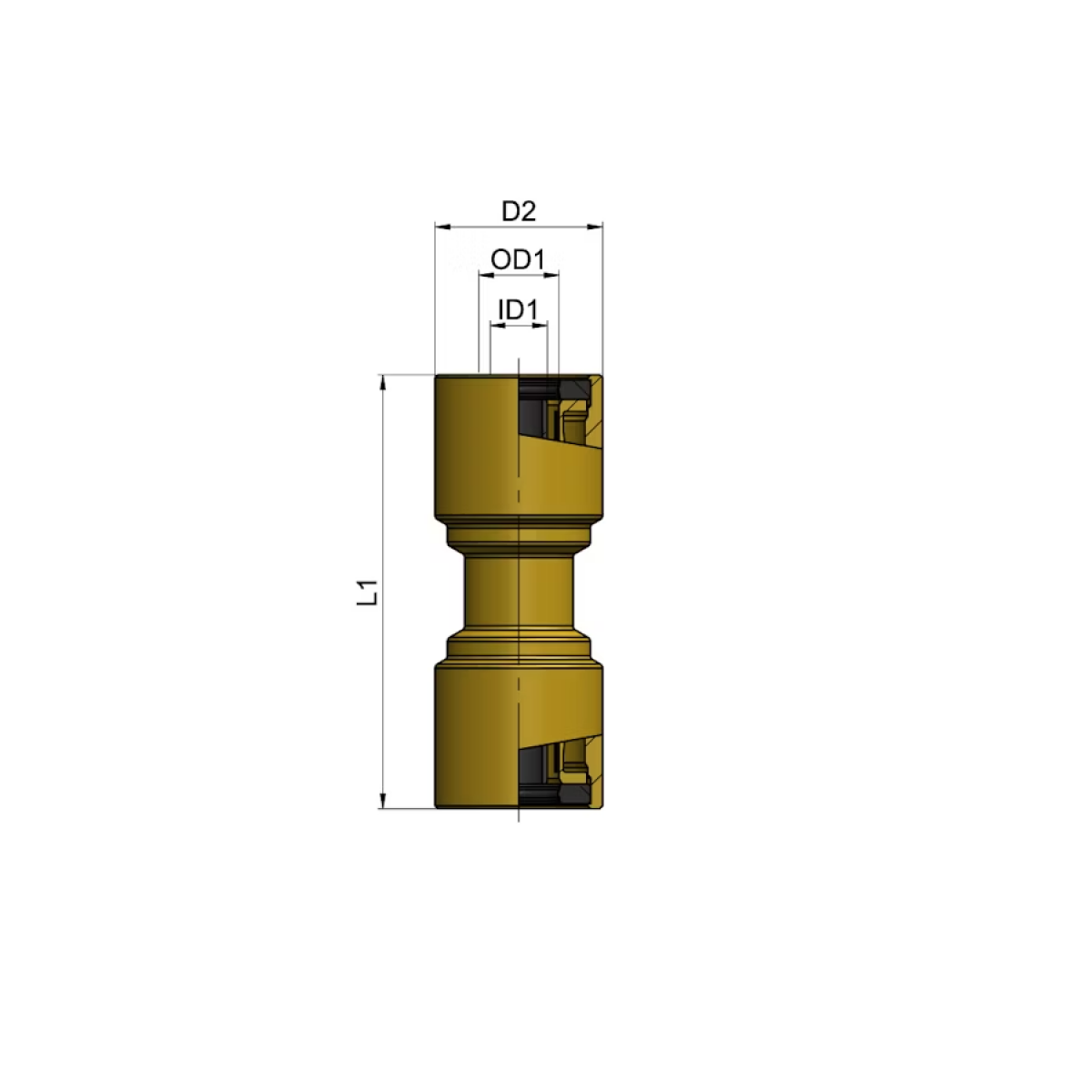

Права бърза връзка за шлаух за въздушни спирачки

Подходящ за следните пневмошлаухи: PA12, съгласно DIN74324 и DIN73378

Форма: прав фитинг

Сфера на приложение: предназначени са за управление на въздушни потоци в индустриални пневматични системи. Те са проектирани за приложения, при които се изисква бърза реакция, прецизен контрол и дълъг експлоатационен живот.

Материал: месинг

Уплътнение: NBR

Задържащ пръстен: NBR

Предпазен пръстен: месинг

Захващащ механизъм: φ 6-8-10-12 - PA 6.6 ; φ 15-16-18 - Месинг

Работна температура: -50 ÷ 100 C°

Работно налягане (max): 0 - 16 bar

Използва се за въздушни спирачки на камиони, влекачи и други индустриални превозни средства.

Уплътнителният пръстен от NBR каучук е устойчив на масла, смазки, гориво и др., издържлив на температура до +100 градуса.

Изтегли каталожна страница

Снимките в сайта са илюстративни. За повече детайли, моля свържете се с нашите консултанти.

Инструкции за монтаж на връзки за пневматичен шлаух

1. Отрежете пневматичният шлаух с клещи за рязане на шлаухи.
Уверете се, че не са останали частици и неравности по повърхността и че шлауха не е в елепсовидна форма.

2. Поставете пневматичния шлаух докато стигне дъното на фитинга.

Освобождаване на пневматичния шлаух

Разкачете шлауха с помощта на инструмента за освобождаване на шлаухи REL.Изберете правилния размер според диаметъра на шлауха.Поставете инструмента под прахозащитния пръстен, приложете равномерен натиск върху покривния пръстен и изтеглете шлауха навън.

Не освобождавайте шлауха под налягане.

СГЛОБЯВАНЕ НА ФИТИНГИ С КОНТРАГАЙКА

1. Развийте контрагайката напълно. Тази операция трябва да се извърши ръчно и не са необходими инструменти.

2. Ръчно завийте фитинга във вътрешната резба, докато опре и докато уплътнението влезе в контакт с периферията.

3. Ориентирайте фитинга в желаната позиция, като се уверите, че не превишавате 180° завъртане по часовниковата стрелка или обратно на часовниковата стрелка.

4. След като се достигне правилната позиция, задръжте фитинга с един ключ и затегнете контрагайката с друг, като прилагате необходимата сила за затягане.

5. На този етап операцията по сглобяване е завършена.
